Der MPP hat die Aufgabe, den Motor so zu regeln, das das Solarpanel stets mit der
optimalen MPP-SPannung läuft. (MPP=Maximum Power Point).

Der TINY-MPP.

Im TINY-MPP stecken viele  Jahre aktiver Solarflug mit ständiger Feinoptimierung der Software drinn.
Mit Servokabeln versehen, wird der TINY-MPP einfach zwischen Empfänger und Regler gesteckt.
Zusätzlich wurde der TINY-MPP um Hott Telemtrie erweitert.

Die Software ist in C geschrieben, bassiert auf einem AVR-Attiny44, ist natürlich Open, und kann per
Mail versandt werden. Gerne versende ich auch gerne den fertig bespielten Chip zum Selbstkostenpreis.

Der TINY-MPP wiegt ohne Kabel nur ca. 0,8g.
Zellenzahl 6-18 Solarzellen mit den vorgeschlagenen Widerständen.
Höhere Zellenzahl ist mit einem anderem Widerstand möglich.

Der Arbeitspunkt für den MPP kann sehr einfach über den Sender eingepegelt werden.
Weitere Einstellungsmöglichkeiten für viele optionale Funktionen gibt es im Expert-Mode.
Der TINY-MPP über das Servokabel updatebar, wenn es mal sein soll/muss.

TINY-MPP LÖTEN
TINY-MPP EINPEGELN siehe unten.

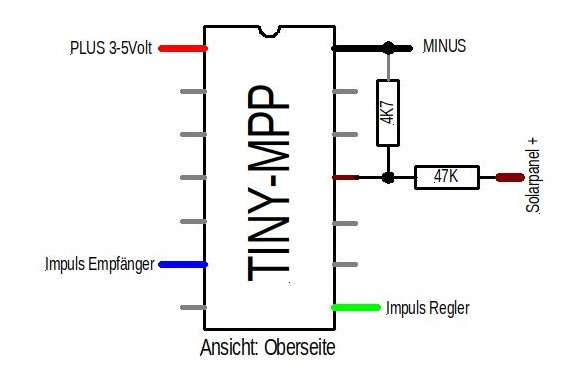

Das Schaltbild mit den beiden Widerständen.

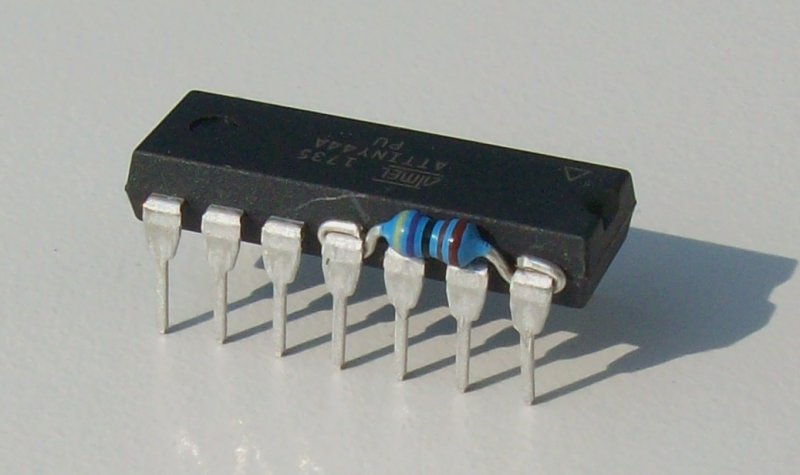

Der 4K7 Widerstand werden gekürzt, und schlank angebogen, und anschliesend verlötet.

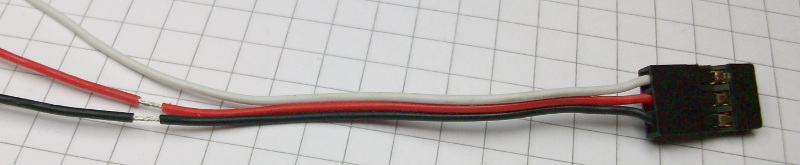

Ein Servokabel wird vorbereitet, Rot und Schwarz die Iso geöffnet und verzinnt.

ACHTUNG, folgen Bilder sind Unterseite.
Die Untersteite ist natürlich Seitenverkehrt zur Oberseite des Schaltbildes.

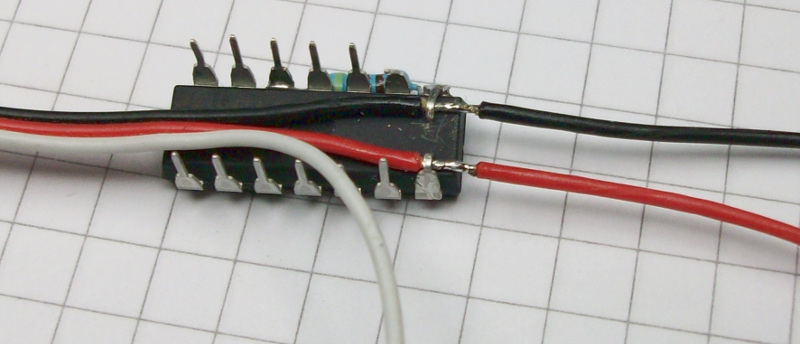

Die beiden Beinchen für Plus und Minus etwas kürzen, und nach innen über die abisolierten Drähtchen
biegen, und verzinnen.

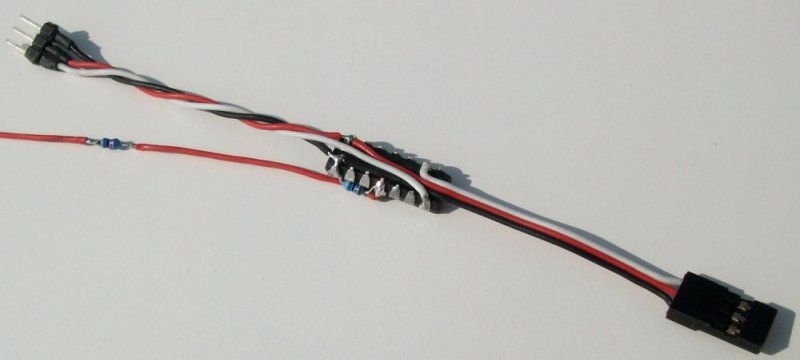

Die restlichen Beinchen werden gestutzt. Die weissen Drähte werden nach dem Schaltbild angelötet, und eine
3er Stiftleiste als "Reglerbuchse" angelötet.

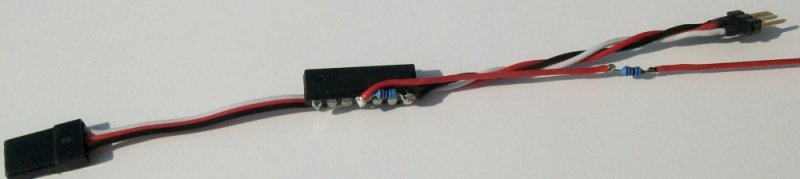

Die Sensorleitung für das Solarpanel wird angelötet, der 47K Widerstand wird direkt in das Kabel gelötet.

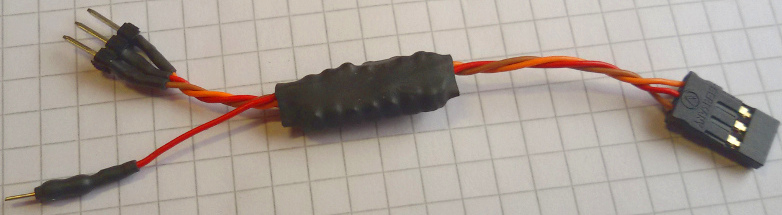

Das war es auch schon, nun kann der TINY-MPP verschrumpft werden.


TINY-MPP EINPEGELN

Schritt 1:
Den Gasknüppel am Sender aus Vollgas stellen, und den Servomonitor aktivieren.
Den Antrieb mit dem Solarpanel und einem Messgerät verbinden, der Regler initialisiert.
Den Gasknüppel langsam zurückbewegen, der Motor beginnt zu laufen.
Mit dem Gasknüppel die richtige MPP-Spannung suchen.
  -Wird der Gasknüppel dabei in Richtung Leerlauf bewegt, sinkt die MPP-Spannung.
  -Wird der Gasknüppel dabei in Richtung Vollgas bewegt, steigt die MPP-Spannung.
Ist die Zielspannung gefunden, den Wert aus dem Servomonitor notieren.
Den Gasknüppel wieder auf Vollgas, der Motor bleibt stehen.

Schritt 2:
Einen Zwei-Wegeschalter auf dem Gaskanal legen.
 -Ein Ende mit dem Wert auf +100% am Sender programmiert (Motor AUS)
 -Das andere Ende wird mit dem zuvor notieren Wert programmiert (Motor AN)
Bei Bedarf kann noch eine Feineinstellung der MPP Spannung am Sender erfolgen.

Die ideale MPP-Spannung:
Als groben Ausgangswert kann man bei den C60/E60 von 0,52V pro Zelle ausgehen.
Genauer geht es mit einem Watt-Meter, die Spannung mit der höchsten Leistung ist der MPP.
In der Praxis ergibt sich hier meist kein fixer Wert, eher ein von-bis Bereich, bei dem
man sich dann immer in Richtung des Ausgangswertes orientieren sollte.

SONSTIGES
-Das Einlernen muss mit Propeller erfolgen, da dieser quasi die Last darstellt.
-Der Propeller sollte so abgestimmt sein, das er bei MPP Spannung auch den Maximalstrom
 der Solarzellen erreicht.
-weitere Einstellungsmöglichkeiten gibt es im Expert-Mode, nicht nötig, aber möglich.

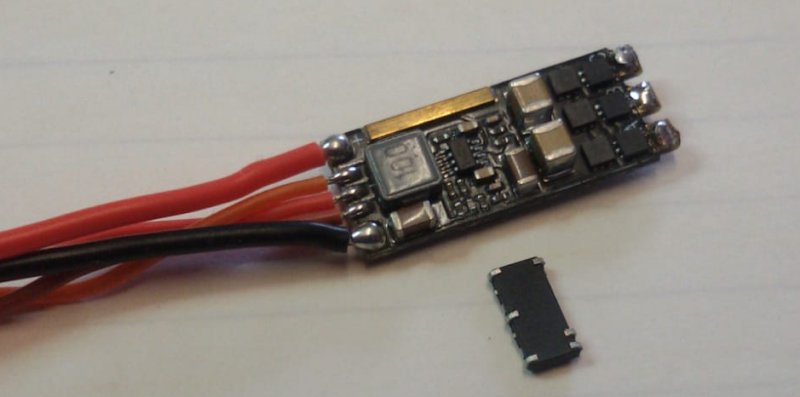

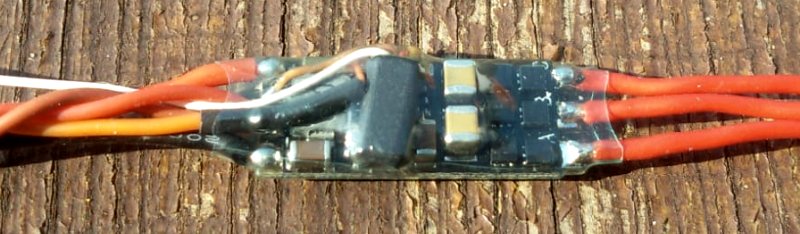

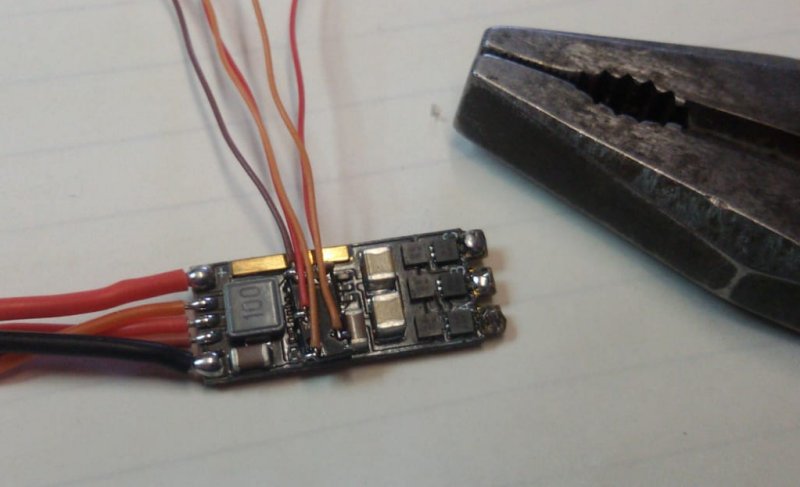

TINY-MPP SMD-Version für Extrembastler, gleicher Chip, dieselbe Pinbelegung, nur kleiner
und leichter. Es wird der Spannungsteiler der eh auf dem Regler vorhanden ist mirbenutzt,
so das gänzlich keine externen Bauteile nötig sind.
